弹簧微启式安全阀，当阀门未打开前，外附加力克服阀芯静态刚性力，当达到开启点以后，外附加力改为克服弹簧的弹性力，两者随时间变化的斜率不同，从而出现第一个拐点C，同样情况，在阀门关闭时也会出现另一个拐点D。这两个拐点分别对应阀门的开启和回座，正是冷态时测试阀门开启、回座压力的技术依据。从以上分析不难看出，安全阀在线测试技术的关键在于如何正确迅速地找到对应开启的特征点。

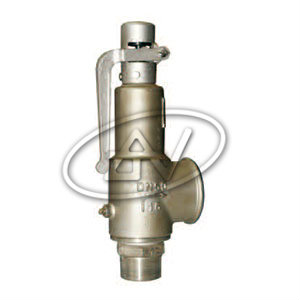

弹簧微启式安全阀功能特点
测试系统采用了功能较强的笔记本计算机作为数据处理器，经过前后六年多的近千次试验、修改，该系统配备了一整套功能较强的软件系统。 其主要功能和特点：
预置工作参数和仪器检测状态
整个预置过程均为汉字人机对话形式，快捷、便利，并且可根据被测阀门的工况条件事先计算出系统应提供的液压提升力，保证被测阀安全。
数据采集和数字滤波功能
数据采集软件可让用户根据不同阀门、不同工况条件选择不同的采样时间，减少杂散信号干扰，保证测试曲线的平滑完好。
绘制测试曲线
可以根据测试的力、压力以各种不同颜色绘制出整个测试过程曲线。 据处理及结果打印，根据被测阀的工艺参数和工况条件，自动选择对应的计算方法计算出开启压力、回座压力、开启高度等测量结果，并且可自动进行多种修正。如：对内压变化的修正、对低压状态的修正、对微起阀的修正。根据开启高度和内压值对回座压力值的修正等，最终以汉字形式打印出测试结果。阀门整定压力的调整方法提示软件，可以提示用户先进行单位增量调整，然后根据测量值的变化量经逻辑判断和线性处理，以汉字形式指示用户定量调整定压螺母，调整后经再次测量，二级近似和处理后指示精确调整值，直至满足整定压力值为止。
|
